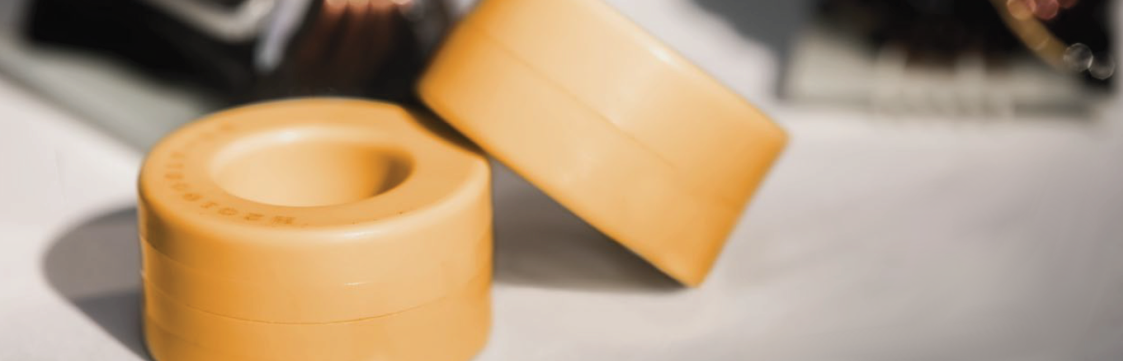

Nanokristalline Filterkerne für hocheffiziente Systeme der Leistungselektronik

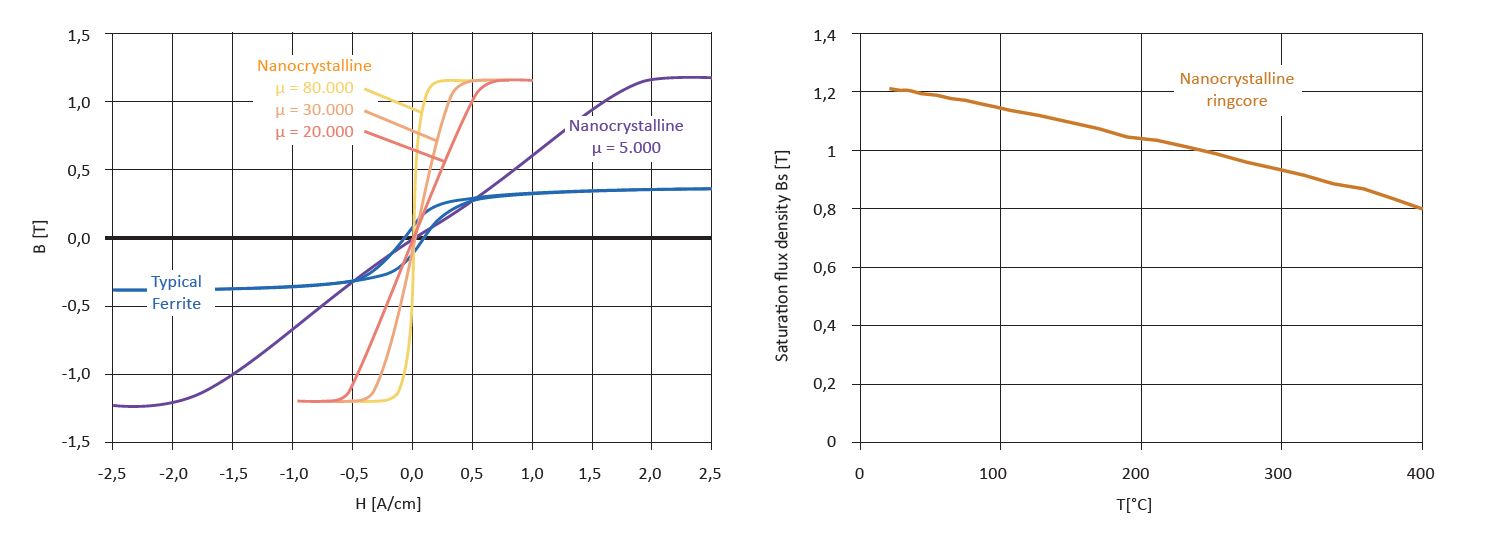

Filterkerne aus nanokristallinem Material zeichnen sich besonders aus durch die Einstellbarkeit sehr hoher Permeabilitäten (ca. 20.000 – 200.000μ) bei kleinster Bauweise, einer Sättigungsflussdichte Bs = 1,2T und verschwindender Sättigungsmagnetostriktion (<5ppm) sowie einer extrem guten Temperaturbeständigkeit, die bis 130°C nahezu konstant bleibt. Besonders in Zeiten neuer Technologien durch rasend schnell schaltende IGBTs (z. B. Silicon Carbide ‚SiC‘ oder Gallium Nitride ‚GaN‘) werden die Anforderungen an die EMV Filter immer größer und machen den Einsatz nanokristalliner Ringbandkerne für die Filtertechnologie immer unerlässlicher. Durch deren besondere Eigenschaften kann nicht nur Platz und Gewicht eingespart werden, sondern auch eine extrem gute HF/RF Dämpfung erzielt werden.

Auszug unserer Katalogteile:

Types / Reference Nom. Dimensions [mm] Finished Dimensions [mm] Lfe
(cm)		 Afe
(cm²)		 AL nom. @10kHz / 100kHz [μH] Finishing
OD  ID  H OD   ID H   5.000μ     30.000μ    90.000μ
NO0704- MRCxxx 7,2 4,5 3  8 3,5 4,5 1,84 0,03 MRC533  1,0 / 0,6  MRC333 6,3 / 3,2 MRC033 18,9 / 4,2 cased
NO1007- MRCxxx 9,8 6,5 4,5 11,5 5 6 2,56 0,06 MRC532  1,3 / 0,7  MRC332 8,3 / 4,3 MRC032 24,9 / 5,8 cased
NO1007- MRCxxx 10 6,5 5 12,1 4,9 7,1 2,59 0,07 MRC531 1,6 / 0,85 MRC331 9,6 / 4,9 MRC031 29,0 / 6,8 cased
NO1208- MRCxxx 12 8 5 14,2 6,5 7 3,14 0,07 MRC527  1,3 / 0,9 MRC327 8,2 / 3,4 MRC027 24,6 / 4,3 cased
NO1310- MRCxxx 13 10 5 14,5 8,6 7 3,61 0,06 MRC526 1 / 0,53 MRC326 5,9 / 3,1 MRC026 17,8 / 4,1 cased
NO1510- MRCxxx 15 10 4,5 17,2 8 6,9 3,93 0,09 MRC525 1,3 / 0,7 MRC325 8,2 / 4,2 MRC025 24,6 / 5,6 cased
NO1610- MRCxxx 16 10 6 18,1 8 8,2 4,08 0,14 MRC504 2,1 / 1,2 MRC304 12,6 / 6,6 MRC004 37,8 / 8,8 cased
FS1713 MRCxxx 17 13 6 19 11 8,1 4,71 0,09 MRC563 1,2 / 0,8 MRC363 7,3 / 3,0 MRC063 21,8 / 3,8 cased
FS1814 MRCxxx 18 14 4,5 20 12 6 5,03 0,07 MRC564  0,8 / 0,5 MRC364 5,1 / 2,1 MRC064 15,3 / 2,6 cased
NO2012- MRCxxx 20 12,5 5 22,5 10,3 7 5,11 0,14 MRC507  1,7 / 1,1 MRC307 10,5 / 4,4 MRC007 31,5 / 5,5 cased
NO2012- MRCxxx 20 12 8 22,2 10,7 10,2 5,03 0,24 MRC503  2,8 / 1,5 MRC303 16,8 / 8,7 MRC003 50,5 / 11,8 cased
FS2217 MRCxxx 22 17 10 24,5 15,2 12,5 6,13 0,19 MRC565  1,9 / 1,3 MRC365 11,6 / 4,9 MRC065 35,0 / 6,1 cased
NO2520- MRCxxx 25 20 10 27,6 18,1 13 7,07 0,20 MRC509  1,7 / 1,1 MRC309 10,1 / 4,2 MRC009 30,4 / 5,3 cased
NO2516 MRCxxx 25 16 10 27,6 13,8 12,9 6,44 0,34 MRC506 3,5 / 2 MRC306 20 / 13 MRC006 65 / 15 cased
NO2818 MRCxxx 28 18 15 30,5 16 17,5 7,23 0,57 MRC528  4,9/ 2,6 MRC328 29,7/ 15,4 MRC028 89,2 / 20,8 cased
NO3020 MRCxxx 30 20 10 33,6 17,3 13,5 7,85 0,40 MRC505  3,0 / 1,6 MRC305 18,2 / 9,5 MRC005 54,7 / 11 cased
NO3221- MRCxxx 32,7 21,2 15 35,3 18,6 17,6 8,47 0,66 MRC530  4,8 / 3,2 MRC330 29,1/ 12,2 MRC030 87,5 / 15,3 cased
NO4025- MRCxxx 40 25 15 43,6 22,4 18,6 10,22 0,85 MRC502 5,2 / 3,5 MRC302 31,5/ 13,2 MRC002 94,7 / 16,5 cased
FS4032 MRCxxx 40 32 15 44,7 29,5 19,4 11,31 0,46 MRC566 2,5 / 1,6 MRC366 15,2 / 6,3 MRC066 45,6 / 7,9 cased
LF4525- MRCxxx 45 25 15 48,3 21,9  18,9 11,00 1,14 MRC529 6,5 / 4,3 MRC329 39,0/ 16,4 MRC029 117,2/20,5 cased
NO4530- MRCxxx 45 30 15 49,2 26,4 18,1 11,78 0,86 MRC534  4,5 / 2,4 MRC334 27,3/ 14,1 MRC034 82,0 / 19,1 cased
FS5040- MRCxxx 50 40 20 53,5 36,8 23,3 14,14 0,76 MRC535  3,3 / 2,2 MRC335 20,2 / 8,5 MRC035 60,8 / 10,6 cased
NO5040- MRCxxx 50 40 25 54,3 35,8 28,8 14,14 0,95 MRC536  4,2 / 2,2 MRC336 25,3/ 13,2 MRC036 76 / 17,8 cased
NO6040- MRCxxx 60 40 20   64,2 36,5 24,8 15,71 1,52 MRC537 6,0 / 3,2 MRC337 36,4/ 18,8 MRC037 109,4/25,6 cased
NO6040- MRCxxx 60 40 30   63,7 36,1 34,7 15,71 2,28 MRC538  9,1 / 4,9 MRC338 54,7/ 28,3 MRC038 164,1/38,4 cased
NO6550- MRCxxx 65 50 25 69 46,2 29,1 18,06 1,43 MRC539  4,9 / 2,6 MRC339 29,7/ 15,4 MRC039 89,2 / 20,8 cased
NO7040- MRCxxx 70 40  25  73,5 36,5 29,7 17,28 2,77 MRC540  10,3/ 6,0 MRC340 62,1/ 30,4 MRC040 186,5/33,5 cased
NO7550- MRCxxx 75 50  25   79,8 46,5 30,3 19,63 2,31 MRC541 7,6 / 4,4 MRC341 45,6/ 22,9 MRC041 136,8/24,6 cased
NO8050- MRCxxx 80 50  20   84,2 46,3 25 20,42 2,28 MRC511  7,0 / 3,7 MRC311 42,0/ 23,1 MRC011 126,2/29,5 cased
NO8060- MRCxxx 80 60  30   85,7 55 35,5 21,99 2,28 MRC542 6,5 / 3,5 MRC342 39,0/ 20,2 MRC042 117,2/27,4 cased
NO9060- MRCxxx 90 60  20   95 55 24,6 23,56 2,28 MRC543 6 / 3,2 MRC343 36,4/ 18,8 MRC043 109,4/25,6 cased
NO10080- MRCxxx 100  80  20  105,5 76 25 28,27 1,52 MRC544 3,3 / 1,8 MRC344 20,2/ 10,5 MRC044 60,8 / 14,1 cased
FS10276- MRCxxx 102  76  25   108,1 69,3 31 27,96 2,47 MRC545 5,5 / 3,6 MRC345 33,3/ 13,9 MRC045 99,9 / 17,4 cased
NO10575- MRCxxx 105  75  30   110 70 35 28,27 3,42 MRC546 7,6 / 4,0 MRC346 45,6/ 23,6 MRC046 136,8/31,9 cased
NO11080- MRCxxx 110  80  25  117 74,5 31 29,85 2,85 MRC547 6,0 / 3,2 MRC347 36,0/ 18,0 MRC047 108,0/25,0 cased
NO12070- MRCxxx 120  70  25  126 63 31 29,85 4,75 MRC548 10,0 / 6,6 MRC348 60,0/ 25,2 MRC048 180/31,5 cased
NO12080- MRCxxx 120  80  20  127,5 75 27 31,42 3,04  MRC549  6,0 / 3,2 MRC349 36,4/ 18,8 MRC049 109,4/25,6 cased


Die Angaben sind unverbindlich und können ohne vorige Information angepasst werden.
