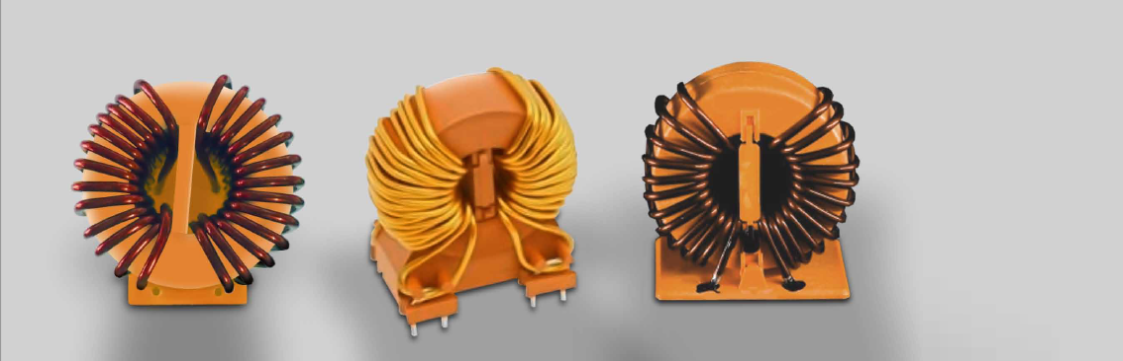

Nanokristalline Entstördrosseln mit kompaktem Design und
technischen Vorteilen im Vergleich zu Ferriten Drosseln

Bereits im Automotive Bereich haben nanokristalline Entstördrosseln aufgrund Ihres extrem kompakten Designs und hervorragenden Dämpfungseigenschaften ihren Platz gefunden. Nun finden sie auch vermehrt Interesse in Industrieanwendungen, wenn es um breite Frequenzspektren, niedrige Verluste und geringe Temperaturabhängigkeit geht.
So können z.B. frühere externe Filter durch integrierte kompakte Nano-Drosseln bei Umrichter-Anwendungen ersetzt werden. Typische Anwendungsbereiche sind: Schaltnetzteile, Solarwechselrichter, Windgeneratoren, Schweißgeräte, Frequenzumrichter.


Weitere Vorteile vs. Ferritkern Drosseln:

  • Kleine Baugröße aufgrund hoher Permeabilität
  • Kleine Windungszahl (niedrige Wicklungskapazität, niedrige Kupferverluste)
  • Hohe Dämpfung über breites Frequenzspektrum
  • Konstante Impedanz über weiten Icm-Bereich
  • Dämpfungseigenschaft sehr stabil über der Temperatur
  • Keine Ummagnetisierung bei 200°C
  • Normale Arbeitstemperatur muss beim Design nicht berücksichtigt werden (70°C)
  • Geräuscharm, NF und HF Bereich
  • Geringe Druckempfindlichkeit
  • Robust bei mechanischer Belastung
  • HF-Störstrom wird absorbiert und nicht reflektiert
  • Hohe Sättigungsinduktion 1,2T (Störimpulse können Drosseln sättigen)

 Auszug unserer Katalogteile (2-phasig):



MRC Reference Version IN [A] LN [mH] RCU [mOhm] LS [uH] Turns Wire [mm] Finishing
LF2516-MRCW002 upright 4 75 58 70 35 0,85 34 x 19,2 x 35,5
LF2516-MRCW012 horizontal 4 75 58 70 35 0,85 Ø 38 H 24
LF2516-MRCW006 upright 7 30 27 55 22 1,00 34 x 19,2 x 35,5
LF2516-MRCW016 horizontal 7 30 27 55 22 1,00 Ø 38 H 24
LF2516-MRCW009 upright 8 18 17 13 17 2 x 0,80 34 x 19,2 x 35,5
LF2516-MRCW019 horizontal 8 18 17 13 17 2 x 0,80 Ø 38 H 24
LF2516-MRCW003 upright 10 12 11 10 14 2 x 0,85 34 x 19,2 x 35,5
LF2516-MRCW013 horizontal 10 12 11 10 14 2 x 0,85 Ø 38 H 24
LF2516-MRCW004 upright 12 14 12 10 14 1,18 34 x 19,2 x 35,5
LF2516-MRCW014 horizontal 12 14 12 10 14 1,18 Ø 38 H 24
LF2516-MRCW007 upright  16 6,3 6 5 10 2 x 1,12 34 x 19,2 x 35,5
LF2516-MRCW017 horizontal 16 6,3 6 5 10 2 x 1,12  Ø 38 H 24
LF2516-MRCW005 upright  18 3 4 5 7 2 x 1,00 34 x 19,2 x 35,5
LF2516-MRCW015 horizontal 18 3 4 5 7 2 x 1,00  Ø 38 H 24
LF2516-MRCW010 upright  22 1,6 1,8 2 5 2 x 1,32 34 x 19,2 x 35,5
LF2516-MRCW020 horizontal 22 1,6 1,8 2 5 2 x 1,32 Ø 38 H 24
LF2516-MRCW008 upright 26 0,6 1,6 5 3 2 x 1,18 34 x 19,2 x 35,5
LF2516-MRCW018 horizontal 26 0,6 1,6 5 3 2 x 1,18 Ø 38 H 24


Die Angaben sind unverbindlich und können ohne vorige Information angepasst werden.
IN = nominal current at max. 60° C ambient temperature (convection cooling)
LN = nominal inductance +50/-30% at 10kHz
RCU = DC-resistance of a winding at room temperature
LS = leakage inductance

Download Produktblatt
