MRC Rolls zur Unterdrückung schädlicher Störströme, findet Einsatz besonders im abgestrahlten Bereich
Neue Geräte müssen gemäß der EMV-Richtlinie geprüft werden, bevor sie in einem Land der Europäischen Union eingeführt werden können.
Elektromagnetische Störungen mit Frequenzen bis ca. 30 MHz werden tendenziell über Kabel und Strompfade geleitet oder über induktive / kapazitive Mechanismen zwischen Kabel eingekoppelt. Störsignale über 30 MHz hingegen werden von metallischen Teilen, Bauteilen oder Kabeln ausgesendet, die als Antennen wirken.

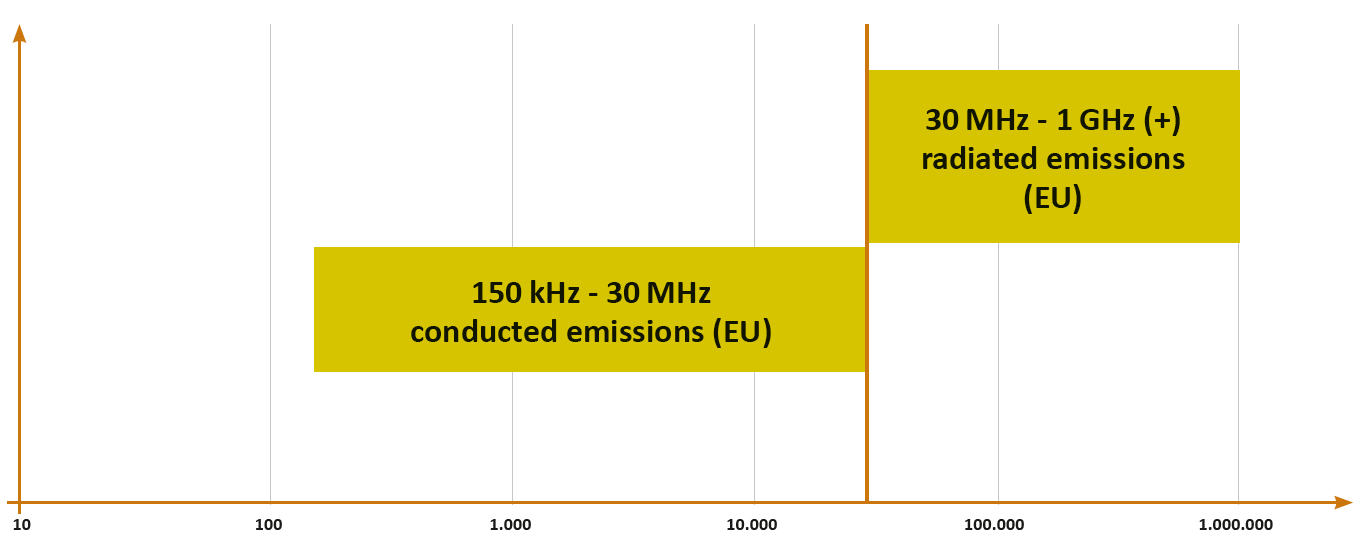

In der EU allgemein anerkannte Frequenzbereiche für leitungsgebundene und abgestrahlte Störungen:
Frequency Range (kHz)
Diese Störungen können auf verschiedene Weise unterdrückt oder gedämpft werden, um die Kompatibilität mit den gültigen EMV-Richtlinien (2014/30/EU) wiederherzustellen.
Leitungsgebundene Störungen
Netzstörungen und Rauschen von Schaltnetzteilen sind die Hauptquellen für leitungsgebundene EMV-Störungen. Wechselstromleitungen sind der wichtigste Kanal, über den leitungsgebundene elektromagnetische Störungen in Geräte eindringen oder diese verlassen können.
Siehe auch MRC-Merkblätter zu Filterkernen, CMC- und Soft- Protector-Kernen:
https://mrccomponents.com/en/products/materialcore-materials/filter-cores
https://mrccomponents.com/en/products/materialcore-materials/cmc-de
https://mrccomponents.com/en/products/materialcore-materials/softprotector-cores
Abgestrahlte Störungen
Eine Abschirmung verhindert, dass ausgesendete Störsignale in ein Gehäuse eindringen oder es verlassen. Entwickler können verschiedene Abschirmmechanismen verwenden.
Werden EMV-Probleme erst später in einem laufenden Projekt entdeckt (aus Kostengründen wurden ungeschirmte Kabel eingesetzt oder gewählte Schirmungsansätze erweisen sich als nicht praktikabel), ist eine schnelle und komfortable Lösung zur Absorbierung von Störstrahlungen gefragt.

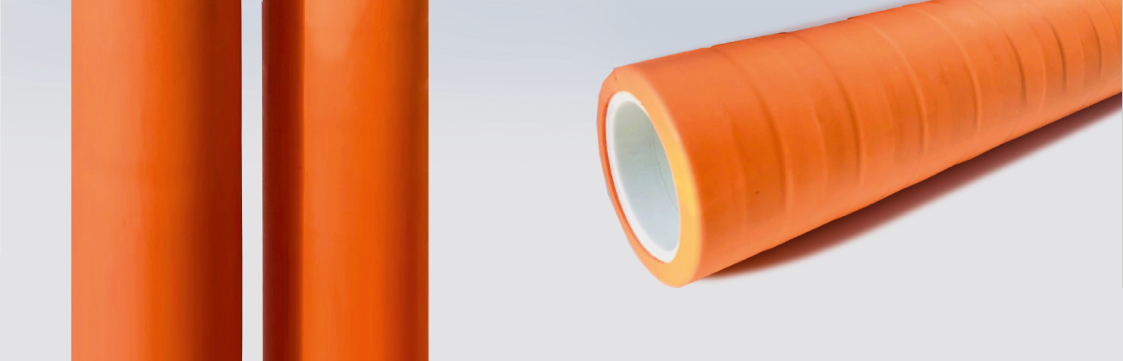

MRC Components GmbH & Co. KG bietet nanokristalline Rollen an, die HF-Störungen unterdrücken und dazu beitragen, eine teure Abschirmung von Motorkabeln zu ersetzen, einfach nachzurüsten, um die geforderten EMV-Grenzwerte einzuhalten. Diese Rollen können sowohl innerhalb von Gehäusen als auch außerhalb verwendet werden. Sie werden einfach über L1 + L2 + L3 Leitungen (ohne N und PE) angebracht und absorbieren das schädliche HF-Rauschen bevor es abgestrahlt wird. Dabei wird eine geringe Wärmemenge freigesetzt, die einfach an die Umgebung abgegeben wird. Diese Absorber können derzeit für Motoren bis ca. 1MW verwendet werden.
Auszug unserer Katalogteile:
|
Die Angaben sind unverbindlich und können ohne vorige Information angepasst werden.
