Hochwirksame nanokristalline LEISTUNGSÜBERTRAGER Kerne

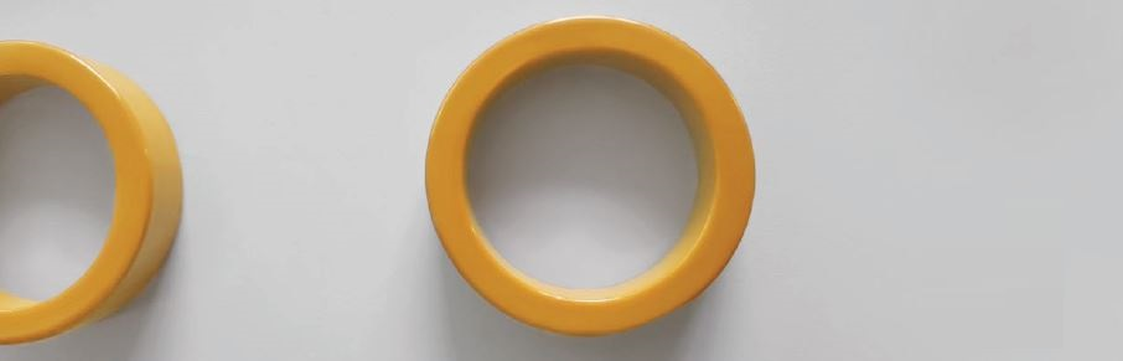

Nanokristallines Material ist extrem verlustarm und somit prädestiniert für die Anwendung der „Leistungsübertrager“. Unsere LÜ-Kerne ermöglichen ein sehr leistungsfähiges Design mit sehr geringen Verlusten bei hohen Frequenzen. Durch die Epoxy Beschichtung, die direkt am Bandmaterial aufliegt, ist die Wärmeabfuhr optimal. Aufgrund einer geringen Magnetostriktion und sehr guten HF-Eigenschaften, sowie der ausgezeichneten Temperaturbeständigkeit des Materials erhalten Sie optimale Bedingungen für ein besonderes Design Ihres Leistungsübertragers.<

Technische Spezifikation

Types / Reference Nominal dimensions finished dimensions Mfe(gr) approx. Lfe
(cm)
Afe
(cm²)
Losses @500mT
10kHz, sin
Losses @300mT
100kHz, sin
OD  ID  H OD   ID H
LF1610-MRC017 16 10 17,6 8,3 8 4,3  4,08 0,14   ≤ 0,52 W/core*
LF2012-MRC018 20 12,5 8 22 10,5 10 9 5,11 0,24    ≤ 1,08 W/core*
LF2516-MRC019 25 16 10 27 14 12 17  6,44  0,35     ≤ 2,04 W/core
LF3020-MRC020 30 20 15 32,3 17,8 17,8 33  7,85  0,57    ≤ 3,95 W/core*
LF4025-MRC021 40 25 15 42,3 22,5 17,3 64  10,2  0,86    ≤ 7,1 W/core*
LF5040-MRC022 50 40 20 52,3 37,1 22,8 79  14,1  0,76    ≤ 8,7 W/core*
LF5240-MRC023 52 40 25 54,3 37,1 27,8 121  14,45  1,14     ≤ 13,3 W/core*
LF5540-MRC024 55 40 25 57,5 37,1 27,8 156  14,9  1,43     ≤ 17,2 W/core*
LF6351-MRC014 63,5 51 25 65,5 48 27,3 170  17,9  1,25  ≤ 1,6 W/core
LF8063-MRC012 80 63 25 83,5 59,3 28 267 22,5 1,62 ≤ 2,4 W/core
LF10080-MRC001 100 80 25 104,5 74,5 28,5 395 28,3 1,9 ≤ 5 W/core
LF130100-MRC013 130 100 25 135,5 94,5 28,5 796 36,1 2,85 ≤ 8 W/core
LF13273-MRC015 132  73 25 137 73 28,5 1295 31,3 5,46 ≤ 13 W/core
LF160110-MRC016 160 110 25 165 105 28,5 1435 42 4,61 ≤ 15 W/core

*vorläufig
Die Angaben sind unverbindlich und können ohne vorige Information angepasst werden.

Messungen für LÜ-Kerne (Leistungsübertrager)




Download Produktblatt

Sie haben nicht den passenden Kern gefunden?
Kontaktieren Sie uns bitte unter Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!

Wichtiger Hinweis: Aus Sicherheitsgründen und zur ordnungsgemäßen Verwendung werden Sie aufgefordert, die angebotene Produktspezifikation für Ihre Anwendung zu qualifizieren. Diese Produkte sind für allgemeine elektronische Geräte bestimmt. Leistung und Sicherheit dieses Produkts für Anwendungen, die zu körperlichen Schäden führen können, werden nicht bestätigt. Überprüfen Sie unbedingt die Leistung und Sicherheit, wenn das Produkt für solche Anwendungen verwendet wird, und ergreifen Sie geeignete Maßnahmen, z. B. Ausfallsicherheit, um Unfälle zu vermeiden. Es liegt in der Verantwortung des Benutzers, solche Maßnahmen zu ergreifen.
